何がちがう？プロジェクターとリフレクター

HID仕様車のバルブには、「D2S」と「D4S」あるいは「D2R」と「D4R」のように、末尾に「S」や「R」がついています。

これは、ヘッドライトの構造によって分けられた「専用バルブの規格」を示しています。

この組み合わせを間違えて選ぶと、

・車検に通らない
・夜間の視認性が著しく低下する
・対向車への眩惑や事故の危険性が高まる

といった重大なトラブルにつながります。

バルブ交換で失敗しないためにも、まずは「S」と「R」が何を指しているのかを正しく理解しておくことが大切です。

本記事では、HIDバルブの「S」と「R」の違いについて解説します！

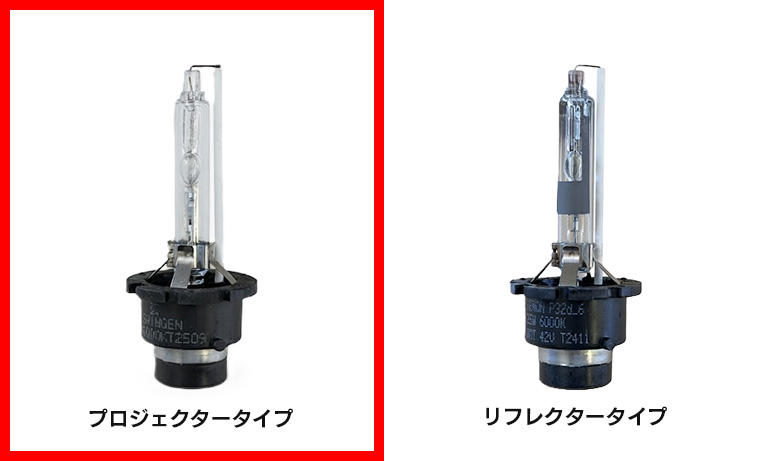

S：プロジェクタータイプ

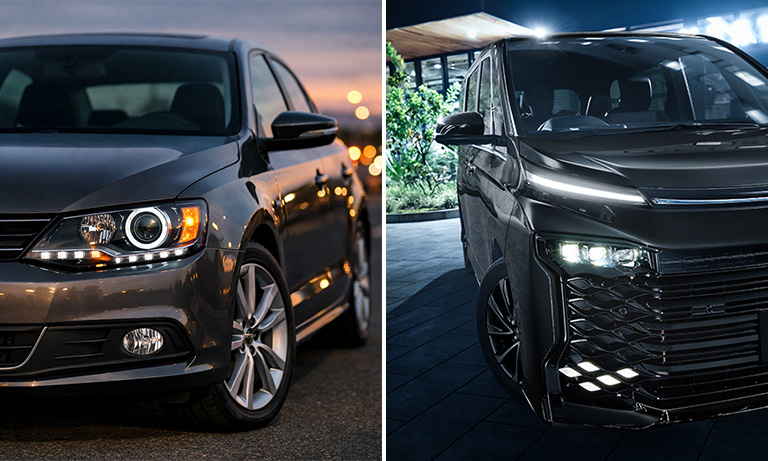

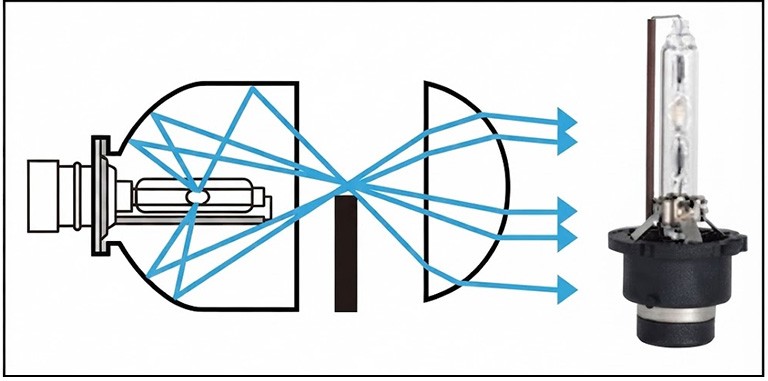

プロジェクター式ヘッドライトは、光源からの光を一度内部で集め、それを前方の「凸レンズ」を通してクッキリとした配光を投射する仕組みになっています。

レンズを通すことで明暗の境目（カットライン）が非常にシャープになり、対向車への眩惑を抑えつつ、必要な場所を効率よく照らすことができます。

外観も丸いレンズが「瞳」のように際立ち、車に鋭さと高級感を与えてくれます。

このタイプは、ライトユニット内部で光を制御する設計になっているため、バルブ自体には何も付いていない（遮光帯がない）のが特徴です。

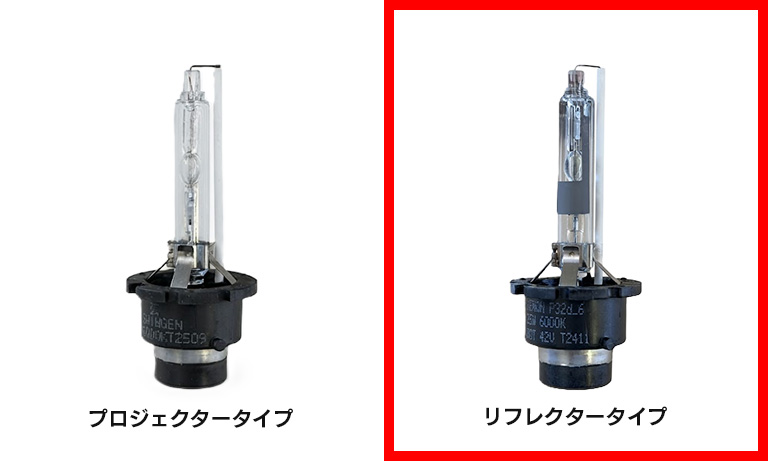

R：リフレクタータイプ

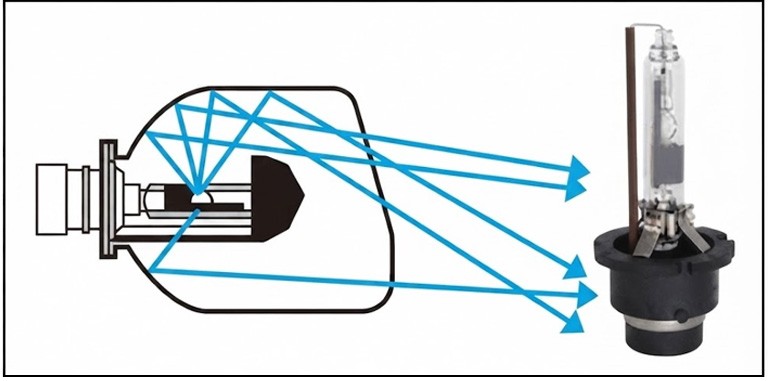

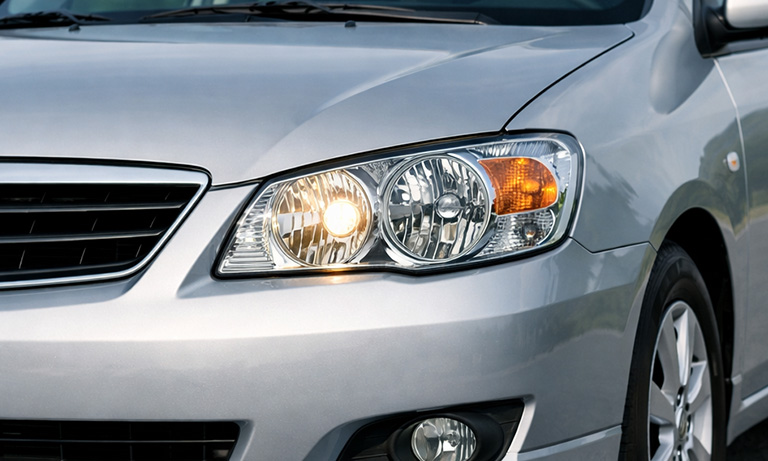

リフレクター式ヘッドライトは、光源の周りにある「傘」のような反射板に光を当てて、前方へ広く届ける仕組みになっています。

車のライトとしては最も歴史があり、構造がシンプルで信頼性の高い方式といえます。

ライト内部がキラキラと輝いて見えるため、クラシックで力強い印象を車に与えてくれます。

リフレクタータイプの注意点

プロジェクター式がレンズで光を制御するのに対し、リフレクター式は「反射」を利用します。
そのため、意図しない方向に光が漏れると、対向車を眩しくさせるグレア（眩惑）が発生しやすくなります。

この問題を防ぐため、リフレクター用バルブ（D2RやD4Rなど）には、ガラス管に「遮光帯（黒い塗料）」が塗られています。

この黒い帯が不要な光を物理的に遮断することで、対向車への眩しさを抑えつつ、安全な配光を確保しているのです！

C：互換バルブについて

「D2C」「D4C」という表記のバルブを目にしたことはありませんか？

この「C」という規格は、SタイプとRタイプのどちらにも装着できるように設計されたバルブのことです。

遮光塗膜の無いSタイプ（プロジェクター用） をベースに、Rタイプ（リフレクター用）にも取り付け出来るように台座を共通化したモデルになります。

Sタイプに取り付ける場合は特に問題はありませんが、Rタイプに取り付けた場合は、グレア光が発生して正しい光軸がとれない可能性があるので注意が必要です。

D2とD4の違い

【D2】水銀を含むタイプ。主に初期・中期型の純正HIDに採用されています。
【D4】環境に配慮した水銀フリータイプ。近年の車種に多く採用されています。

D2とD4は内部構造や点灯方式が異なるため、誤った規格のバルブを装着すると以下のようなトラブルが発生する可能性があります。

・車両側バラスト（安定器）の故障
・ヘッドライト内部の配線損傷

最悪の場合、ライトユニット全体の交換が必要になることも・・・

安全にご使用いただくため、お車に装着されているバルブ形状をご確認いただき、正しい規格の製品をお選びください。

愛車はどっちの規格？確認方法

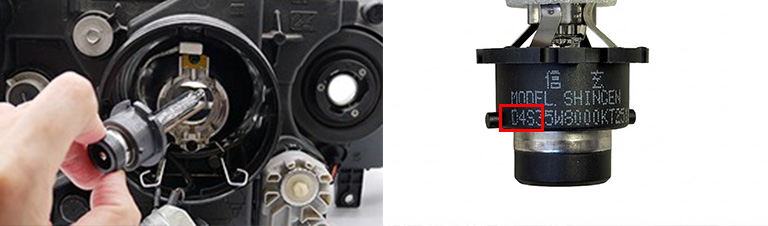

一番確実な方法は、今ついているバルブを取り外し、台座に刻印されている規格を直接確認することです！

バルブの取り外しが難しい場合は、車種別適合表をご確認ください。

ただし、年式・型式・グレードが一致していても、特別仕様車などの条件により、記載されている情報と異なる場合がございますのでご注意ください。

規格を間違えるとどうなる？

Rタイプの車にSタイプを装着した場合

光が広範囲に散乱し、対向車を強く眩惑させる危険性があります。
もちろん、車検も不合格となります。

Sタイプの車にRタイプを装着した場合

本来プロジェクターで形成されるはずの シャープなカットラインが崩れ、最も照らしたい路面が暗くなってしまいます。
安全性が大きく低下するため、絶対に避ける必要があります。

安全にお使いいただくためにも、必ず愛車の仕様に合ったバルブをお選びください！

まとめ

HIDバルブの「S」と「R」は、たった1文字の違いですが、ヘッドライトにとっては光を正しく扱うための重要な規格です。

美しい輝きや明るさだけでなく、正しい配光が確保されてこそ、夜道は本当に安全になります。

「自分の車はどちらのタイプなのか分からない…」
「どれを選べばいいのか不安…」

そんなときは、どうぞお気軽に当店へご相談ください！
あなたの愛車に最適な光をお届けすることが、私たちライトコレクションの使命です。

正しいバルブ選びで、安全で快適なカーライフを楽しみましょう！
